Flujómetros

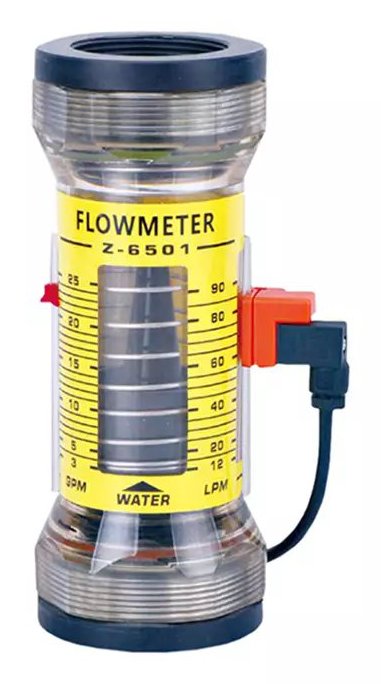

Flujómetro – Z6

Flujómetro de tipo área variable, que consiste de un mecanismo integrado por un piston y un resorte calibrado. El pistón es desplazado, comprimiendo el resorte, por medio de la fuerza que el fluido ejerce sobre él. Indicando así el flujo instantáneo del fluido en movimiento. Éste resorte permite que el flujómetro pueda ser instalado en cualquier posición. Lo que representa una gran ventaja sobre los flujómetros convencionales. Este flujómetro puede ser usado en diferentes aplicaciones de agua y aceite, y se le puede agregar un switch de flujo para mandar alarmas (flujo alto, flujo bajo)

Beneficios

Registro tipo seco
Transmisión Magnética
Protección contra influencias magnéticas externas
Clase metrológica C
Tecnología de medición: Área Variable
Disponible en material: PC (Policarbonato) o PSU (Polisulfona)
Diseñado con una alta resistencia a la presión
Injectado en molde
Con alta resistencia a los impactos y a la corrosión
Capaz de ser instalado en cualquier posición. Incluso invertido
De lectura fácil y directa (de escala lineal)
Diversas graduaciones (escalas) disponibles
Conexiones disponibles en PVC y Acero Inoxidable
De fácil instalación

Aplicaciones

Residencial: Medición de agua potable fría
Municipal: Medición de flujo para agua en conductos cerrados de sistemas hidráulicos
Medición de agua limpia en líneas de proceso
Monitor de flujo para la industria en general
Sistema despachador de fluidos automotrices
Sistemas de suministro continuo de agua, aceite, etc.
Sistemas de tratamiento de agua
Para aplicaciones especiales de la industria química, refinería y petroquímica

Especificaciones

Tecnología del Instrumento	Mecánico: Área Variable
Exactitud	±6%
Material del Cuerpo	PC (Policarbonato), PSU (Polisulfona)
Temperatura Máxima Admisible	PC: 0 – 60°C, PSU: 0-100°C
Diámetros Disponibles	1/2" – 2"
Posición de Instalación	Horizontal, Vertical, Inclinado, Invertido
Presión Máxima	325 psi
Señales de Salida	Alarma flujo alto, Alarma flujo bajo
Modelo Estándar	Z6
Conexión a Proceso Disponible	1/2" NPT hembra, 3/4" NPT macho
Rango de Flujo – Z611	0.5-5 gpm, 2-20 lpm
Rango de Flujo – Z612	1-7 gpm, 4-26 lpm
Rango de Flujo – Z613	1-10 gpm, 4-35 lpm
Rango de Flujo – Z614	1-16 gpm, 5-60 lpm
Conexión a Proceso	3/4" NPT hembra, 1" NPT macho
Rango de Flujo – Z615	3-18 gpm, 10-65 lpm
Rango de Flujo – Z616	4-28 gpm, 20-100 lpm
Modelo con Alarma	Z6-A
Conexion a Proceso Disponible	1/2" NPT hembra, 3/4" NPT macho
Rango de Flujo Z611-A	0.5-7 gpm, 2-25 lpm
Rango de Flujo Z612-A	0.5-9 gpm, 2-35 lpm
Rango de Flujo Z613-A	1-13 gpm, 3-50 lpm
Rango de Flujo Z614-A	3-16 gpm, 10-60 lpm
Conexión a Proceso	3/4" NPT hembra, 1" NPT macho
Rango de Flujo Z615-A	4-22 gpm, 15-80 lpm
Rango de Flujo Z616-A	5-28 gpm, 20-100 lpm
Modelo con Alarma	Z65-A
Conexion a Proceso Disponible	1½" NPT hembra, 2" NPT macho
Rango de Flujo Z651-A	3-25 gpm, 12-90 lpm
Rango de Flujo Z652-A	5-50 gpm, 20-200 lpm
Rango de Flujo Z653-A	8-80 gpm, 30-280 lpm
Rango de Flujo Z654-A	10-100 gpm, 40-380 lpm

Cotizar este medidor

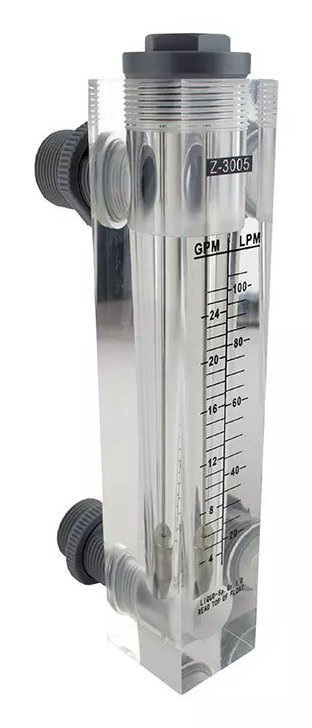

Flujómetro – Z3

Flujómetro de tipo área variable que consta de un diseño robusto y durable. Su mecanismo, guía y flotador, es fabricado completamente en acero inoxidable. Y su cuerpo es cortado y maquinado a partir de un bloque de acrílico. Este diseño no solo permite tener un producto vistoso, sino que permite una completa inspección visual. Esta serie de flujómetros cuentan con una alta resistencia a impactos y vibraciones. Y pueden ser instalados en el exterior. Son fáciles de instalar y permiten una lectura fácil y directa. Además de representar una opción económica para el usuario.

Beneficios

Tecnología de medición: Área Variable
Cuerpo de acrílico de una sola pieza
Mecanismo de acero inoxidable
Diseño robusto y durable
Con alta resistencia a los impactos y a las vibraciones
De lectura fácil y directa (de escala lineal)
Diversas graduaciones (unidades) disponibles
De instalación sencilla. Conexiones roscadas
Capaz de ser instalado en el exterior

Aplicaciones

Monitor de flujo para la industria en general
Sistemas de tratamiento de agua
Sistemas de inyección de químicos

Especificaciones

Tecnología del Instrumento	Mecánico: Área Variable
Exactitud	±5%
Material del Cuerpo	Acrílico
Material del Mecanismo	Acero Inoxidable
Temperatura Máxima Admisible	≤ 55°C
Diámetros Disponibles	1/2" – 1"
Posición de Instalación	Vertical
Presión Máxima	≤ 0.6 Mpa
Modelo	Z3
Conexión a Proceso	1/2" NPT macho
Rango de Flujo – Z30	0.03-0.35 gpm, 0.1-1.4 lpm
Rango de Flujo – Z31	0.2-2 gpm, 1-7 lpm
Rango de Flujo – Z32	0.05-5 gpm, 1.8-18 lpm
Conexión a Proceso	3/4" NPT macho
Rango de Flujo – Z33	2-10 gpm, 5-40 lpm
Rango de Flujo – Z34	2-16 gpm, 10-60 lpm
Conexión a Proceso	1" NPT macho
Rango de Flujo – Z35	4-24 gpm, 20-100 lpm
Rango de Flujo – Z36	5-35 gpm, 30-130 lpm
Modelo	Z3-K
Conexión a Proceso	1/2" NPT macho
Rango de Flujo – Z3K1	0.1-1 gpm, 0.5-4 lpm
Rango de Flujo – Z3K2	0.2-2 gpm, 1-7 lpm
Rango de Flujo – Z3K3	0.3-3 gpm, 2-11 lpm
Rango de Flujo – Z3K4	0.5-5 gpm, 2-18 lpm
Conexión a Proceso	1" NPT macho
Rango de Flujo – Z3K4	1-10 gpm, 5-35 lpm
Rango de Flujo – Z3K5	2-14 gpm, 10-50 lpm
Rango de Flujo – Z3K6	2-20 gpm, 10-70 lpm
Rango de Flujo – Z3K7	5-35 gpm, 10-130 lpm

Cotizar este medidor

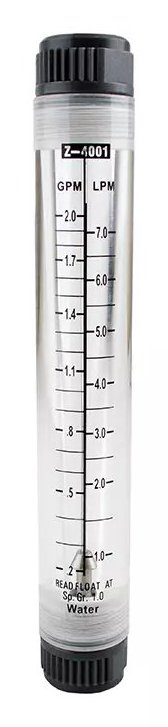

Flujómetro – Z4

Flujómetro de área variable que consiste de un diseño muy práctico, ligero y resistente. Su mecanismo está formado por un flotador y una guía, fabricados en acero inoxidable 304. Su cuerpo es de acrílico, lo que le permite ser ligero y de fácil instalación. Su diseño, además de permitir una completa inspección visual, lo hace ver vistoso. Haciéndolo una excelente opción para el usuario.

Beneficios

Tecnología de medición: Área Variable
Cuerpo de acrílico de una sola pieza
Mecanismo de acero inoxidable
O-rings de goma o silicon
Anillos hechos de plástico ABS
Diseño ligero y versátil
De lectura fácil y directa (de escala lineal)
Diversas graduaciones (unidades) disponibles
De instalación sencilla. Conexiones roscadas

Aplicaciones

Monitor de flujo para la industria en general
Sistemas de tratamiento de agua
Sistemas de inyeccion de fluidos

Especificaciones

Tecnología del Instrumento	Mecánico: Área Variable
Exactitud	±6%
Material del Cuerpo	Acrílico
Material del Mecanismo	Acero Inoxidable
Temperatura Máxima Admisible	= 55°C
Diámetros Disponibles	1/2" – 2"
Posición de Instalación	Vertical
Presión Máxima	= 0.6 Mpa
Modelo	Z4
Conexión a Proceso	1/2" NPT hembra
Rango de Flujo – Z41	0.2-2 gpm, 1-7 lpm
Rango de Flujo – Z42	0.05-5 gpm, 1.8-18 lpm
Conexión a Proceso	3/4" NPT hembra
Rango de Flujo – Z43	1-10 gpm, 4-36 lpm
Conexión a Proceso	1" NPT hembra
Rango de Flujo – Z44	2-20 gpm, 10-70 lpm
Rango de Flujo – Z45	5-30 gpm, 20-110 lpm
Conexión a Proceso	1-1/2" NPT macho
Rango de Flujo – Z46	20-60 gpm, 80-220 lpm
Conexión a Proceso	2" NPT macho
Rango de Flujo – Z47	30-110 gpm, 100-400 lpm
Rango de Flujo – Z48	50-150 gpm, 180-600 lpm
Rango de Flujo – Z49	60-200 gpm, 200-800 lpm

Cotizar este medidor

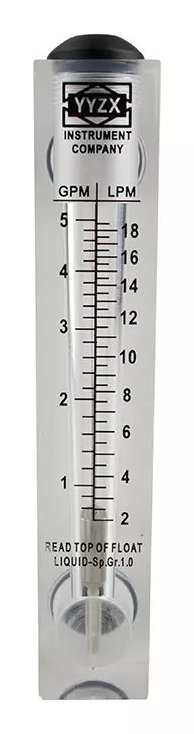

Flujómetro – ZT

Flujómetro de tipo área variable que consta de un diseño robusto y durable. Su mecanismo, guía y flotador, es fabricado completamente en acero inoxidable. Y su cuerpo es cortado y maquinado a partir de un bloque de acrílico. Este diseño no solo permite tener un producto vistoso, sino que permite una completa inspección visual. Esta serie de flujómetros cuentan con una alta resistencia a impactos y vibraciones. Además, tienen la opción de pedirse con una válvula reguladora de flujo.

Beneficios

Tecnología de medición: Área Variable
Cuerpo de acrílico de una sola pieza
Mecanismo de acero inoxidable
Con válvula regulador de flujo
Con alta resistencia a los impactos y a las vibraciones
De lectura fácil y directa (de escala lineal)
Diversas graduaciones (unidades) disponibles
De instalación sencilla. Conexiones roscadas
Capaz de ser instalado en el exterior

Aplicaciones

Monitor de flujo para la industria en general
Sistemas de tratamiento de agua
Sistemas de inyeccion de fluidos

Especificaciones

Tecnología del Instrumento	Mecánico: Área Variable
Exactitud	±6%
Material del Cuerpo	Acrílico
Material del Mecanismo	Acero Inoxidable
Temperatura Máxima Admisible	= 55°C
Diámetros Disponibles	1/2" – 1"
Posición de Instalación	Vertical
Presión Máxima	= 0.4 Mpa
Modelo	ZT
Conexión a Proceso	1/2" NPT macho
Rango de Flujo – ZT1	0.1-1 gpm, 0.5-4 lpm
Rango de Flujo – ZT2	0.2-2 gpm, 1-7 lpm
Rango de Flujo – ZT3	0.5-5 gpm, 2-18 lpm
Conexión a Proceso	3/4" NPT macho
Rango de Flujo – ZT4	1-10 gpm, 5-35 lpm
Rango de Flujo – ZT5	2-14 gpm, 10-50 lpm
Conexión a Proceso	1" NPT macho
Rango de Flujo – ZT6	2-20 gpm, 12-70 lpm
Rango de Flujo – ZT7	5-35 gpm, 10-130 lpm
Modelo	Z3T
Conexión a Proceso	1/2" NPT macho
Rango de Flujo – Z3T0	0.03-0.35 gpm, 0.1-1.4 lpm
Rango de Flujo – Z3T1	0.2-2 gpm, 1-7 lpm
Rango de Flujo – Z3T2	0.5-5 gpm, 1.8-18 lpm
Conexión a Proceso	3/4" NPT macho
Rango de Flujo – Z3T3	2-10 gpm, 5-40 lpm
Rango de Flujo – Z3T4	2-16 gpm, 10-60 lpm

Cotizar este medidor

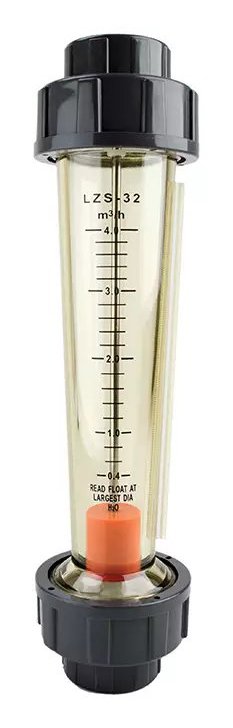

Flujómetro – ZS

Flujómetro de área variable, que utiliza un flotador de plástico ABS para indicar el flujo instantáneo. Diseñado especialmente para agua limpia. Producido mediante injección en molde. El equipo representa una solución con excelente costo-beneficio. Es fácil de instalar, permitiendo una lectura sencilla y directa. Disponible en diversos rangos de escalas (graduaciones). Y con gran variedad de conexiones a proceso.

Beneficios

Tecnología de medición: Área Variable
Cuerpo de plástico SAN
Guía de acero inoxidable
Flotador de plástico ABS
O-rings de Viton
De lectura fácil y directa (de escala lineal)
Diversas graduaciones (unidades) disponibles
Diversos tipos de conexiones a proceso
De instalación sencilla

Aplicaciones

Monitor de flujo para la industria en general
Sistemas de tratamiento de agua
Sistemas de inyeccion de fluidos

Especificaciones

Tecnología del Instrumento	Mecánico: Área Variable
Exactitud	±5%
Material del Cuerpo	Plástico SAN
Material del Mecanismo	ABS
Temperatura Máxima Admisible	= 60°C
Diámetros Disponibles	1/2" – 2"
Posición de Instalación	Vertical
Presión Máxima	= 0.6 Mpa
Modelo	ZS
Conexión a Proceso	1/2" NPT macho, 3/4" NPT macho (DN15)
Rango de Flujo – ZS-151	10-100 l/h
Rango de Flujo – ZS-152	16-160 l/h
Rango de Flujo – ZS-153	25-250 l/h
Rango de Flujo – ZS-154	40-400 l/h
Rango de Flujo – ZS-155	60-600 l/h
Rango de Flujo – ZS-156	100-1000 l/h
Conexión a Proceso	3/4" NPT macho (DN25)
Rango de Flujo – ZS-251	0.1-1 l/h
Rango de Flujo – ZS-252	0.16-1.6 l/h
Rango de Flujo – ZS-253	0.25-2.5 l/h
Conexión a Proceso	1" NPT macho (DN32)
Rango de Flujo – ZS-321	0.4-4 l/h
Rango de Flujo – ZS-322	0.6-6 l/h
Conexión a Proceso	2" NPT macho (DN50)
Rango de Flujo – ZS-501	0.4-4 l/h
Rango de Flujo – ZS-502	0.6-6 l/h
Rango de Flujo – ZS-503	1-10 l/h
Rango de Flujo – ZS-504	1.6-16 l/h

Cotizar este medidor

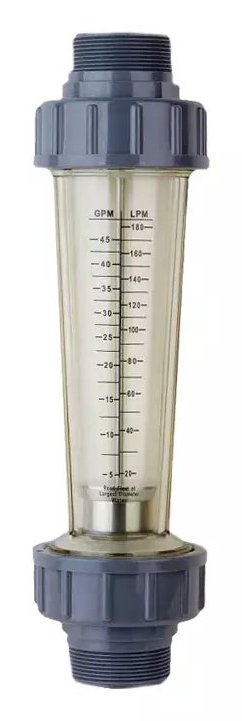

Flujómetro – ZF

Flujómetro de área variable, que utiliza un flotador de acero inoxidable para indicar el flujo instantáneo. Diseñado especialmente para agua limpia. Producido mediante injección en molde. El equipo representa una solución con excelente costo-beneficio. Es fácil de instalar, permitiendo una lectura sencilla y directa. Disponible con diversos rangos de escalas (graduaciones).

Beneficios

Tecnología de medición: Área Variable
Cuerpo de plástico (PC, AS)
Guía de acero inoxidable
Flotador de acero inoxidable (304, 316)
Diversas graduaciones (unidades) disponibles
De instalación sencilla
De lectura fácil y directa (de escala lineal)

Aplicaciones

Monitor de flujo para la industria en general
Sistemas de tratamiento de agua
Sistemas de alimentación de fluidos

Especificaciones

Tecnología del Instrumento	Mecánico: Área Variable
Exactitud	±5%
Material del Cuerpo	Plástico
Material del Mecanismo	Acero Inoxidable 304. Opcional 316
Temperatura Máxima Admisible	= 60°C
Diámetros Disponibles	3/4" – 2½"
Posición de Instalación	Vertical
Presión Máxima	= 0.6 Mpa
Modelo	ZF
Conexión a Proceso	3/4" NPT hembra (DN25)
Rango de Flujo – ZF251	0.8-8 gpm, 3-30 lpm
Rango de Flujo – ZF252	1-10 gpm, 4-40 lpm
Conexión a Proceso	1" NPT hembra (DN32)
Rango de Flujo – ZF321	1.2-12 gpm, 5-50 lpm
Rango de Flujo – ZF322	2-20 gpm, 8-80 lpm
Rango de Flujo – ZF323	2.5-25 gpm, 10-100 lpm
Conexión a Proceso	2" NPT hembra (DN50)
Rango de Flujo – ZF501	2.5-25 gpm, 10-100 lpm
Rango de Flujo – ZF502	5-45 gpm, 20-180 lpm
Rango de Flujo – ZF503	7-70 gpm, 25-250 lpm
Conexión a Proceso	2½" NPT hembra (DN65)
Rango de Flujo – ZF651	25-110 gpm, 80-400 lpm
Rango de Flujo – ZF652	40-160 gpm, 150-650 lpm
Rango de Flujo – ZF653	50-250 gpm, 200-1000 lpm

Cotizar este medidor

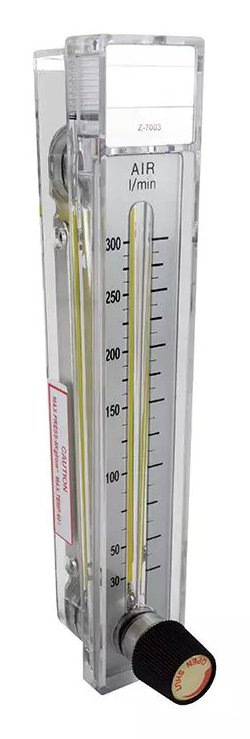

Flujómetro – Z7

Flujómetro de área variable, utilizado principalmente en flujos pequeños de aire o líquidos. Fabricado en cuerpo de Policarbonato injectado en molde. Con un estructura trasera de acero inoxidable. Lo que le da una alta precisión y resistencia. Es fácil de instalar, limpiar y dar mantenimiento. Su flotador es fácil de identificar contra su fondo blanco. Está disponible con válvula reguladora de flujo.

Beneficios

Tecnología de medición: Área Variable
Cuerpo de plástico (Policarbonato)
Soporte de acero inoxidable
De lectura fácil y directa (de escala lineal)
Diversas graduaciones (unidades) disponibles
De instalación sencilla

Aplicaciones

Sistemas de alimentación de aire
Monitor de flujo para la industria en general
Sistemas de tratamiento de agua

Especificaciones

Tecnología del Instrumento	Mecánico: Área Variable
Exactitud	±5%
Material del Cuerpo	Plástico (Policarbonato)
Material del Mecanismo	Acero Inoxidable
Temperatura Máxima Admisible	= 60°C
Diámetros Disponibles	1/8" – 1/4"
Posición de Instalación	Vertical
Presión Máxima	= 0.6 Mpa
Modelo	Z7
Conexión a Proceso	1/8" NPT hembra
Rango de Flujo – Z721	0.5-5 L/min
Rango de Flujo – Z722	1-10 L/min
Rango de Flujo – Z723	5-25 L/min
Rango de Flujo – Z724	7-70 L/min
Rango de Flujo – Z725	5-50 L/min
Rango de Flujo – Z726	10-100 L/min
Conexión a Proceso	1/4" NPT hembra
Rango de Flujo – Z731	10-100 L/min
Rango de Flujo – Z732	15-150 L/min
Rango de Flujo – Z733	20-140 L/min
Rango de Flujo – Z734	20-200 L/min
Rango de Flujo – Z735	30-300 L/min

Cotizar este medidor

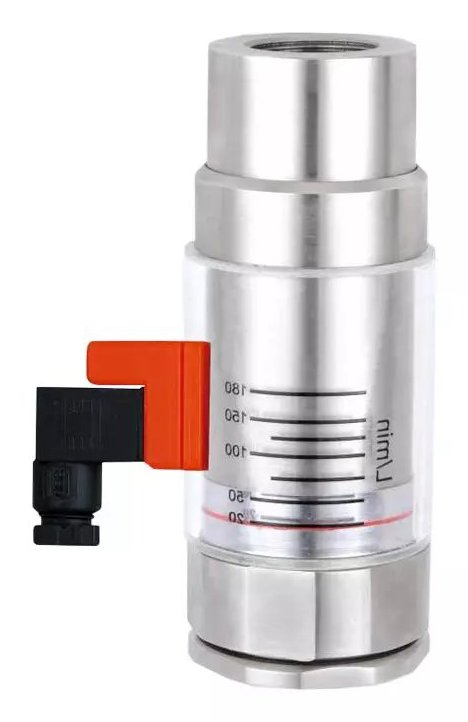

Flujómetro – Z6I

Flujómetro de área variable, utilizado principalmente en aplicaciones de alta presión. Fabricado con carcasa de acero inoxidable. Lo que le permite tener una alta resistencia. Es fácil de instalar, permitiendo una lectura sencilla y directa. Disponible con diversos rangos de escalas (graduaciones).

Beneficios

Tecnología de medición: Área Variable
Carcasa de Acero Inoxidable
Diversas graduaciones (unidades) disponibles
De instalación sencilla
De lectura fácil y directa (de escala lineal)

Aplicaciones

Monitor de flujo para equipo industrial
Indicador de flujo en maquinaria, refrigeración y aire acondicionado
Sistemas neumáticos

Especificaciones

Tecnología del Instrumento	Mecánico: Área Variable
Exactitud	±5%
Material del Cuerpo	Acero Inoxidable
Diámetros Disponibles	1/4" – 1-1/4"
Posición de Instalación	Vertical
Presión Máxima	350 bar
Modelo	Z6I
Conexión a Proceso	1/4" NPT
Rango de Flujo – Z6I1	0.2-2 L/min
Rango de Flujo – Z6I2	0.5-4.5 L/min
Rango de Flujo – Z6I3	2-10 L/min
Conexión a Proceso	1/2" NPT
Rango de Flujo – Z6I4	2-20 L/min
Rango de Flujo – Z6I5	5-46 L/min
Conexión a Proceso	3/4" NPT
Rango de Flujo – Z6I6	5-55 L/min
Rango de Flujo – Z6I7	10-100 L/min
Conexión a Proceso	1-1/4" NPT
Rango de Flujo – Z6I8	20-180 L/min
Rango de Flujo – Z6I9	30-270 L/min
Rango de Flujo – Z6I10	40-360 L/min

Cotizar este medidor

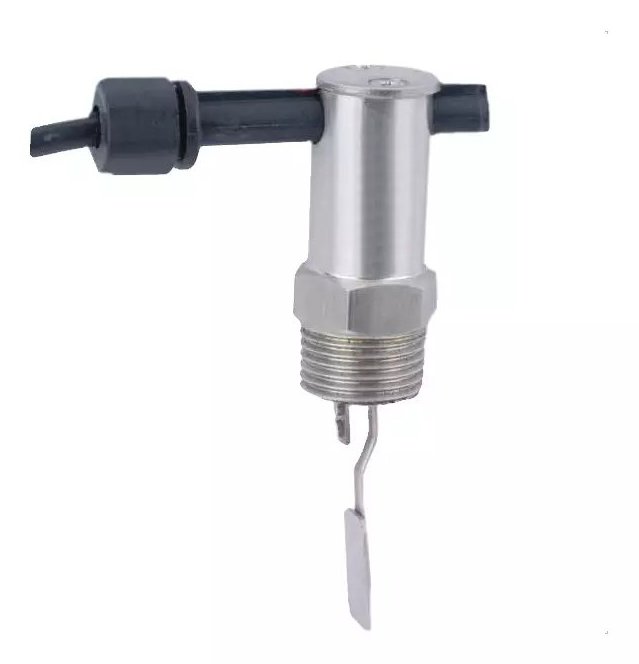

Monitor de Flujo

Switch indicador de flujo que opera por medio de un pequeño brazo mecánico el cual es desplazado por la fuerza del fluido. Al tener este movimiento, el contacto tipo "reed" entra en operación. El mecanismo del switch cuenta con un resorte calibrado el cual aparte de ofrecer soporte al brazo mecánico, lo hace regresar a su posición original cuando no hay flujo en la tubería.

Beneficios

Brazo mecánico de acero inoxidable
Opciones de carcasa en bronce o acero inoxidable
Soporte de acero inoxidable
Con protección IP65
Fácil de instalar

Aplicaciones

Circuitos de lubricantes y refrigerantes
Protección para bombas contra trabajo en seco
Sistemas de prevención para niveles de agua

Especificaciones

Tipo de Instrumento	Switch de Flujo
Exactitud	±15%
Material del Cuerpo	Acero Inoxidable
Material de Carcasa	Bronce, Acero Inoxidable
Posición de Instalación	Horizontal. Vertical
Presión Máxima	Bronce: 100 bar, Acero Inoxidable: 250 bar
Diámetros Disponibles	1/4" – 1-1/2"

Cotizar este medidor

Flujómetro – Z6

Flujómetro – Z3

Flujómetro – Z4

Flujómetro – ZT

Flujómetro – ZS

Flujómetro – ZF

Flujómetro – Z7

Flujómetro – Z6I

Monitor de Flujo

¿Necesitas ayuda para elegir?

Nosotros

Soporte

Whatsapp

Tipos de pagos aceptados:
